Brzda kolečka, totální brzda a směrová aretace: rozdíly

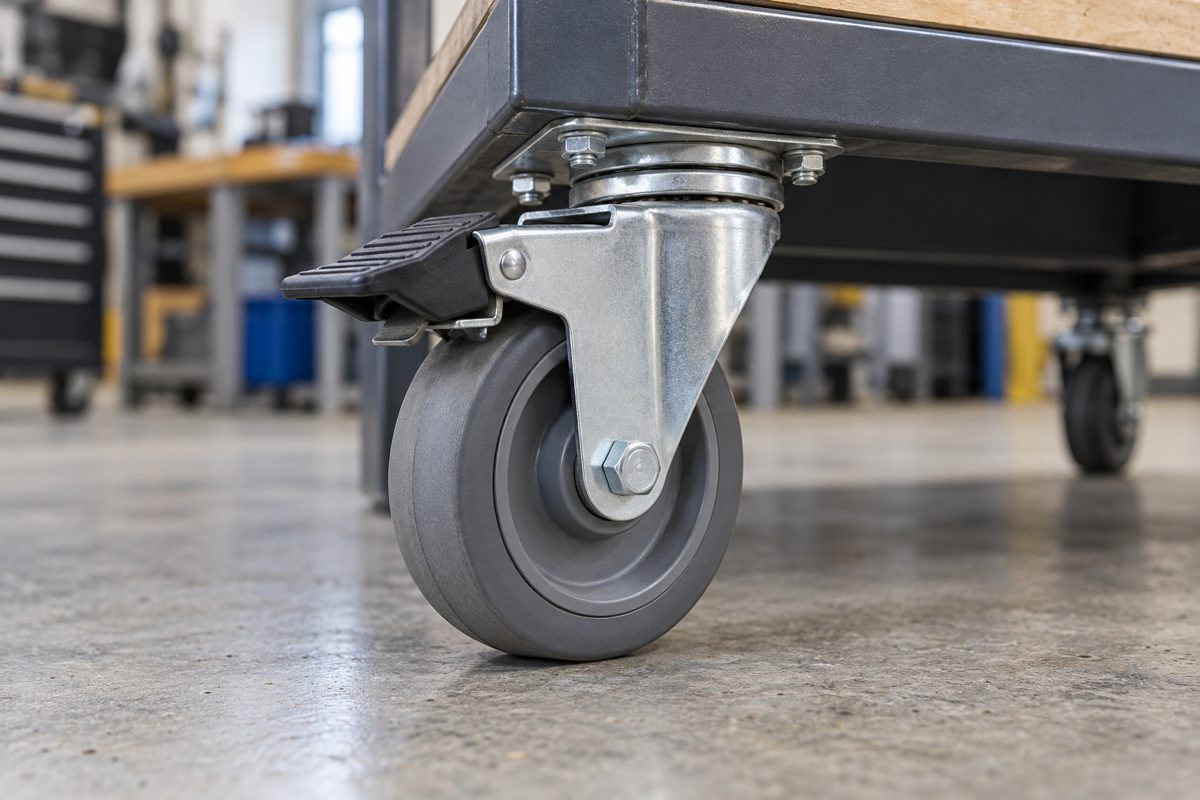

Sešlápnete pedál a kolo se přestane otáčet. Přesto se roh vozíku při opření ještě pohne do strany. Nemusí jít o poruchu: některé mechanismy blokují jen kolo, jiné také otáčení jeho vidlice. A další kolečko naopak nechají odvalovat, ale zajistí jeho směr.

Brzda kola, totální brzda a směrová aretace řeší rozdílné pohyby. Při výběru proto nestačí fotografie pedálu ani obecný název „kolečko s brzdou“. Potřebujete vědět, co mechanismus skutečně zablokuje, jak se ovládá na vašem zařízení a zda odpovídá zamýšlenému použití.

1. Co se po sešlápnutí pedálu zablokuje?

Otočné kolečko umožňuje dva základní pohyby. Samotné kolo se odvaluje kolem vodorovné osy a vidlice se natáčí kolem svislé osy v otočném věnci. První pohyb vozík posouvá, druhý dovoluje změnu směru. Mechanismus zajištění může působit na jeden z nich, nebo na oba.

Jde o rozlišení funkcí, nikoli o pravidlo pro vzhled výrobku. Stejně vypadající pedály mohou ovládat rozdílné mechanismy. Existují také sestavy kombinující více funkcí. Rozhodující je technický popis konkrétní varianty, ne barva páčky nebo představa, že velký pedál musí zajistit všechno.

2. Brzda kola: odvalování stojí, vidlice se může natočit

Mechanismus označený výslovně jako brzda pouze kola brání jeho otáčení kolem osy. Pokud neblokuje otočný věnec, vidlice si zachovává možnost změnit orientaci. To vysvětluje, proč se vozík po zajištění nemusí chovat jako pevně ukotvený stůl.

Pro jednoduchou představu sledujte dvě různé značky: jednu na boku kola a druhou na vidlici vůči rámu. První ukazuje odvalování, druhá natočení celé konzoly. Rozlišení obou pohybů pomůže při popisu problému dodavateli. Místo neurčitého „brzda nedrží“ můžete uvést, že kolo stojí, ale vidlice se stále otáčí.

Volná vidlice u brzdy pouze kola nemusí být závada. Pokud však potřebujete omezit také její natočení, jde o jiný funkční požadavek. Neřeší se automaticky silnějším sešlápnutím pedálu nebo dotažením libovolného šroubu v otočném věnci.

Při objednání náhradního kolečka proto napište, co od původního zajištění očekáváte. Požadavek „stejný průměr a brzda“ může vést k rozměrově vhodnému dílu s jinou funkcí. Fotografie starého mechanismu a jeho označení jsou užitečné, ale nenahrazují potvrzení konkrétního provedení.

3. Totální brzda zajišťuje kolo i otočnou vidlici

Totální brzda, označovaná také jako úplné zajištění či total lock, spojuje blokování obou pohybů. Její přínos se projeví tam, kde při odstavení nechcete ani odvalování kola, ani změnu orientace vidlice. Samotný název ale neurčuje nosnost, přípustný sklon podlahy nebo počet potřebných brzd na celém zařízení.

Zabrzděné kolečko není kotva do podlahy. Celý vozík může mít vůli v rámu, nevhodně rozložený náklad nebo jiný problém, který brzda neodstraní. Zajištění jedné součástky proto neposuzujte jako potvrzení stability celého pracoviště. Požadavky na vozík používaný při práci musí odpovídat jeho konstrukci a návodu.

Parkovací zajištění není automaticky provozní brzda

V běžném prodejním názvosloví se slovem brzda často označuje mechanismus pro odstavené zařízení. Nepředpokládejte proto, že jej lze používat k průběžnému zpomalování rozjetého vozíku. Pro tento účel musí být systém výslovně určený výrobcem. Stejně tak nelze z údaje o nosnosti odvodit, jakou sílu zajištění udrží na svahu.

Praktická otázka před nákupem zní: „Potřebuji zajistit odstavený vozík, nebo řídit jeho rychlost při jízdě?“ Jsou to dva různé úkoly. Pokud má trasa sklon, sdělte jej dodavateli včetně hmotnosti a provozních podmínek. Neprovádějte vlastní zkoušku tím, že naložený vozík pustíte proti zabrzděným kolům.

4. Směrová aretace vede vozík, ale nezastaví jej

Samostatná směrová aretace zajistí natáčení vidlice v předem daném směru. Kolečko se pak při jízdě chová podobně jako pevné: odvaluje se, ale volně se nestáčí do stran. Směrová aretace není parkovací zajištění. Po jejím zapnutí může vozík pokračovat v přímém směru.

Tato funkce dává smysl například při střídání delšího přímého úseku a manévrování. Předem ověřte, v jakých polohách daný mechanismus zabírá a jak se uvolňuje. Počet poloh ani úhel natočení nejsou stejné u všech výrobků. Pro další zatáčení musí obsluha vědět, v jakém režimu souprava právě je.

Existují i kolečka kombinující směrovou aretaci a totální zajištění, což dokládají samostatná provedení výrobců. Z toho ale neplyne, že tuto kombinaci nabízí každé kolečko s více páčkami. U běžné produktové karty bez odpovídajícího popisu ji nepředpokládejte a dostupnost konkrétního řešení si nechte potvrdit.

5. Tři situace, tři odlišná zadání

Servisní vozík odstavený u pracovního místa

Nejprve popište, zda má vozík pouze převážet nářadí, nebo se o něj při práci také opíráte. Pro odstavení posuzujte zajištění celé sestavy a dosažitelnost ovládání. Pokud je problémem natáčení rohů, ptejte se výslovně na blokování otočné vidlice. Pouhá výměna běhounu za tvrdší materiál tento požadavek neřeší.

U lehčích zařízení můžete začít výběrem v kategorii přístrojových kol a kladek. Rozměry a nosnost však filtrujte společně s funkcí zajištění. Ani vhodná brzda nezachrání neodpovídající uchycení nebo kolečko namáhané nad jeho určením.

Vozík na delší rovné trase se zatáčkami na konci

Tady je potřeba oddělit vedení při jízdě od odstavení po příjezdu. Pro držení směru se posuzuje směrová aretace nebo vhodné uspořádání pevných a otočných kol. Pro odstavení se řeší jiný požadavek. Obě funkce zapište zvlášť; dodavatel pak nemusí hádat, zda slovem „aretace“ myslíte parkování, nebo vedení.

Pracovní zařízení, které se po zabrzdění stále kýve

Nejprve určete místo pohybu. Otáčí se kolo, mění směr vidlice, povoluje uchycení, nebo se prohýbá rám? Jestli se celé zabrzděné kolo smýká po podlaze, je to opět jiný problém než volný otočný věnec. Tato pozorování pomohou zvolit další kontrolu, sama o sobě ale nejsou potvrzením bezpečného provozu.

U lešení nebo jiných zařízení se zvláštním určením vybírejte schválené díly pro danou sestavu. Náhradu neposuzujte jen podle slova totální. Tento článek vysvětluje funkce mechanismů, nikoli podmínky použití všech zařízení, na která lze kolečka namontovat.

6. Jak ověřit funkci výrobku před objednáním

V nabídce transportních kol a koleček najdete řadu pevných, otočných i brzděných variant. Názvy pomohou zúžit výběr, ale úplné zadání potřebuje podrobnější údaje. Při nejasném označení žádejte potvrzení podle produktového kódu, nikoli podle podobné fotografie.

Například otočné kolečko s brzdou a šedou gumou řady BDPE má několik rozměrových variant. U provedení BDPE 1001 1001 karta uvádí průměr 100 mm a nosnost 90 kg. Obecné označení „otočné s brzdou“ však samo výslovně nepotvrzuje blokování otočného věnce. Tento detail je třeba ověřit, pokud je pro vaše použití rozhodující.

• Požadovaná funkce: pouze kolo, kolo i vidlice, nebo držení směru při jízdě.
• Přesná varianta: kód, průměr a způsob uchycení; ne pouze název celé série.
• Celá sestava: hmotnost zařízení s nákladem, rozmístění koleček a požadovaná práce při odstavení.
• Prostor pro ovládání: přístup k pedálu při různém natočení vidlice, místo pro sešlápnutí i odjištění.
• Provoz: povrch, případný sklon, prostředí a četnost přesunů.

Montážní výška a rozměry desky patří do stejné kontroly jako brzda. Při výměně pouze jednoho kolečka může odlišná výška změnit podepření zařízení. Podrobnější volbu rozměrů a materiálů rozebírá průvodce jak vybrat pojezdová a otočná kolečka.

Po montáži ověřte obě osy odděleně

Kontrolu proveďte podle návodu zařízení v podmínkách, kde nehrozí neřízený pohyb. Nejdříve identifikujte volný režim, potom určený zajištěný režim. Sledujte odvalování kola a natáčení vidlice samostatně. U směrové aretace ověřte také předepsanou polohu záběru a následné uvolnění. Nevynucujte záběr mechanismu prudkým otočením zatíženého vozíku.

Základní kontrola bez nákladu pomůže odhalit záměnu funkcí, nenahrazuje však ověření celé aplikace v podmínkách stanovených výrobcem. Zapište si kód namontovaných dílů a výsledek. Při další výměně tak budete vybírat podle skutečně požadované funkce, nikoli podle vzpomínky na vzhled páčky.

Modelová poptávka pro servisní vozík

Představme si vozík, který se přesouvá po rovné dílenské podlaze a u pracovního místa má stát. Obsluha pozoruje, že po sešlápnutí pedálu se kolo neodvaluje, ale roh vozíku při změně směru tlaku trochu uhne. Prvním krokem není objednávka „silnější brzdy“. Nejdříve je potřeba ověřit, zda původní díl vůbec zajišťuje otočný věnec a odkud pohyb skutečně vychází.

Do poptávky lze napsat: „Potřebujeme při odstavení blokovat kolo i natáčení vidlice. V příloze posíláme kód původní varianty, rozměry uchycení a fotografie prostoru pro pedál. Vozík je určen k převážení nářadí; jeho maximální celkovou hmotnost a uspořádání kol uvádíme níže. Prosíme o potvrzení vhodné sestavy a funkce zajištění.“ Takové zadání umožňuje řešit konkrétní potřebu a nenechává význam slova brzda na domněnce.

Pokud se má ze stejného vozíku stát pracovní stůl pro silové operace, je zadání širší. Nestačí vyměnit název mechanismu v objednávce. Je třeba posoudit vhodnost celého zařízení pro novou práci, včetně jeho rámu a stability. Článek ani katalogový údaj jednoho kolečka takové schválení nenahrazují.

Přístup k pedálu si ověřte i po otočení vidlice

Na volně položeném kolečku je páčka dobře vidět. Po montáži ji ale může zakrýt sokl, kryt nebo přečnívající plošina. Před nákupem proto zvažte všechny běžné polohy vidlice, nejen směr, ve kterém je kolečko vyfotografované. Pro ovládání potřebujete prostor k aktivaci i uvolnění, bez zasouvání ruky pod náklad.

Totéž platí při parkování u stěny: ovladač, který je přístupný uprostřed dílny, nemusí být dosažitelný na cílovém místě. Pokud potřebujete ovládat více koleček z jednoho místa, ptejte se na navržený centrální systém. Nelze jej bezpečně vytvořit pouhým propojením náhodně vybraných pedálů.

7. Když zajištění nefunguje, nezačínejte náhodným seřizováním

Pokud se dříve funkční zajištění změnilo, zařízení nejprve bezpečně odstavte podle jeho návodu. Zkontrolujte viditelné poškození, nečistoty a správný chod ovládání. Podívejte se, zda pohybu pedálu nebrání kryt nebo náklad. Rozdíl mezi chybějící funkcí a závadou je zásadní: brzda pouze kola nemá povinnost zajišťovat vidlici, totální mechanismus ano.

1. Popište konkrétní pohyb, který zůstává možný po aktivaci.
2. Ověřte označení a požadovanou funkci podle dokumentace dílu.
3. Zkontrolujte přístup k ovládání a viditelný stav bez zásahů do mechanismu.
4. Seřízení nebo výměnu proveďte pouze předepsaným postupem; závadné zařízení nepoužívejte do nápravy.

Na některých systémech výrobce seřízení připouští, na jiných nikoli. Nelze proto doporučit univerzální počet otáček šroubu ani bez rozlišení promazat celý mechanismus. Dodavateli pomůže fotografie štítku, detail zajištění a stručné pozorování, zda problém nastává u kola, vidlice, nebo uchycení k rámu.

Před objednáním tedy oddělte tři požadavky: odstavení, omezení natáčení a vedení při jízdě. V nabídce kol a koleček pak vybírejte přesnou variantu s potvrzenou funkcí. Tento krok bývá užitečnější než hledání největšího pedálu nebo nejvyšší nosnosti bez dalších souvislostí.

Časté otázky

Je každé otočné kolečko s brzdou totálně brzděné?

Neodvozujte to jen z názvu. Pro totální zajištění potřebujete potvrzení blokování kola i otočné vidlice u přesné varianty.

Zabrání směrová aretace odjetí vozíku?

Samostatná směrová aretace zajišťuje směr vidlice a nechává kolo odvalovat. Pro odstavení je potřeba odpovídající parkovací zajištění celé sestavy.

Kolik brzd musí mít čtyřkolový vozík?

Univerzální počet pro každé zařízení nelze určit. Záleží na konstrukci, určení, zatížení a požadavcích výrobce. Jedna zabrzděná součástka není automatickým potvrzením stability vozíku.

Mohu brzdu doplnit na libovolné kolečko?

Pouze pokud výrobce takovou přestavbu pro daný model umožňuje a dodává odpovídající díly. Podobný rozměr pedálu nebo konzoly kompatibilitu nepotvrzuje.

Zdroje

• Blickle: provedení zajišťovacích systémů, brzd a směrových aretací.
• TENTE: příklad konstrukce kombinující totální zajištění a směrovou aretaci. Dokládá existenci kombinace, nikoli dostupnost stejné funkce u jiných výrobků.
