Kluzné, válečkové a kuličkové uložení kola: srovnání

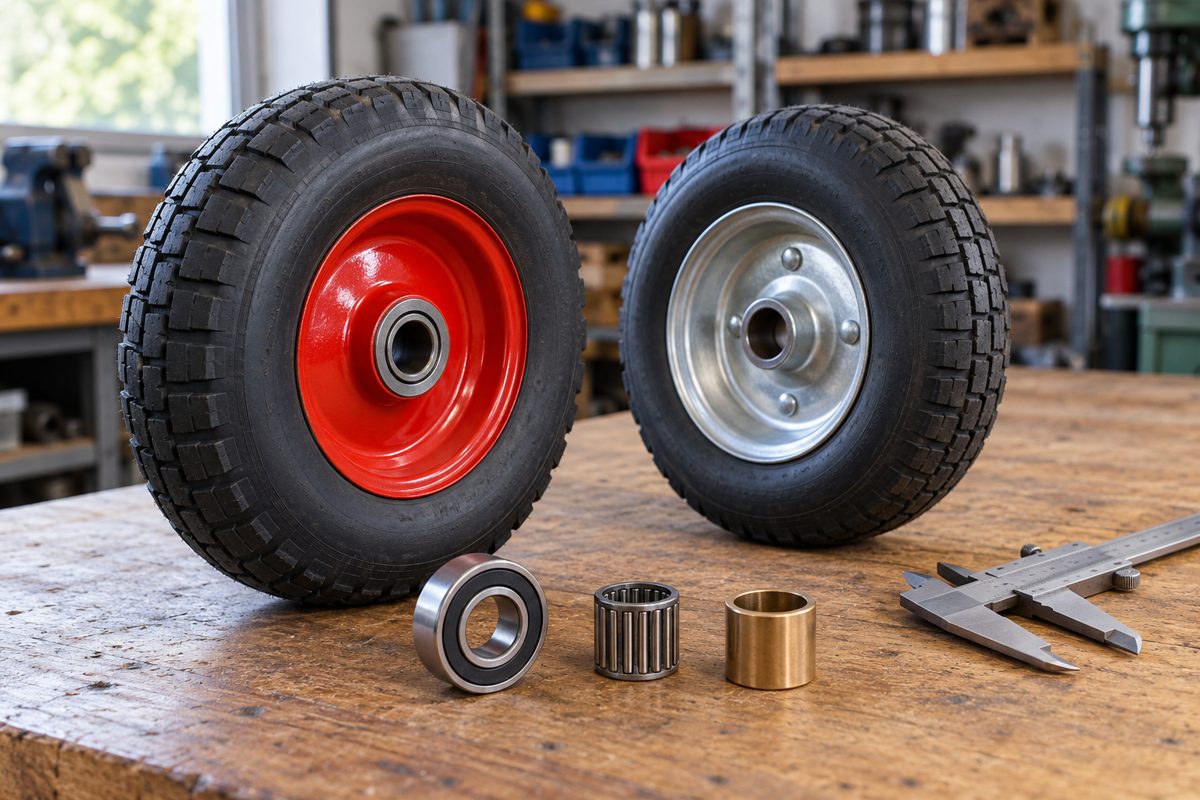

Dvě kola mohou mít stejnou pneumatiku i otvor pro osu, a přesto se při práci chovat jinak. Rozdíl se může skrývat uvnitř náboje: v kluzném pouzdru, válečcích nebo kuličkovém ložisku. Právě uložení je jedním z parametrů, které má smysl porovnat, když vybíráte náhradu za opotřebené kolo nebo hledáte vhodnější řešení pro časté přesuny.

Typ uložení vybírejte společně s nosností, provozem a rozměry náboje. Kuličkové ložisko samo nezaručí kompatibilitu, jehlové není automaticky horší a kluzné uložení nemusí být pro občasné použití chyba. Tento průvodce vysvětluje rozdíly a ukazuje, co před nákupem změřit a ověřit.

1. Uložení kola není totéž co ložisko otočné vidlice

Uložení řeší pohyb kola kolem jeho osy. Náboj je středová část kola, kterou osa prochází; podle konstrukce obsahuje kluznou plochu, pouzdro nebo valivé ložisko. Při výběru tedy nejde jen o to, zda je v kole „nějaké ložisko“, ale jaký typ a v jaké sestavě.

U otočného kolečka je navíc samostatný mechanismus pro natáčení vidlice. Kolo se může lehce odvalovat, ale celá vidlice se pod vozíkem špatně stáčí. V takovém případě výměna ložiska v náboji nemusí řešit příčinu. Podobně brzda pracuje s další funkcí, kterou typ uložení nenahrazuje.

Při popisu problému proto rozlišujte tři věci: otáčení kola kolem osy, natáčení vidlice a zajištění při odstavení. Pokud řešíte poslední z nich, navazuje samostatný článek o brzdě kolečka, totální brzdě a směrové aretaci. Tady se soustředíme na náboj a jeho vztah k ose.

2. Jak se liší tři běžné typy uložení

Kluzné uložení: jednoduchá konstrukce bez valivých tělísek

U kluzného uložení se příslušné plochy vůči sobě posouvají. Může jít o otvor v materiálu náboje nebo o vložené pouzdro. Nejsou zde kuličky ani válečky. Výhodou bývá jednoduchost; vhodnost se posuzuje podle konkrétního materiálu, zatížení a způsobu použití.

Takové řešení může vyhovovat zařízení, které se přesouvá jen občas a pomalu. Nelze ale stanovit jednu společnou nosnost ani mazací režim pro všechna kluzná uložení. Plastové pouzdro a kluzný otvor v litinovém kole nejsou stejné provedení. Pro náročnější provoz potřebujete potvrzené podmínky výrobce.

Válečkové a jehlové uložení: pozor na názvosloví

V tomto případě pohyb umožňují valivá tělíska podlouhlého tvaru. V nabídce transportních kol se setkáte s označením válečkové i jehlové ložisko; výrobci mohou popisovat konkrétní provedení odlišně. Přesnou konstrukci a nároky na osu proto určujte podle dokumentace dílu, nikoli pouze podle obecného názvu.

U provedení s válečky v kleci může být pracovní plocha osy důležitou součástí celého uložení. Při výměně kola tedy nestačí zkontrolovat nový náboj a ponechat bez prohlídky poškozenou osu. Vhodnost původní osy pro nové provedení si nechte potvrdit, pokud měníte konstrukční typ.

Kuličkové uložení: důležitá je i sestava v náboji

Kuličkové ložisko používá kuličky mezi oběžnými drahami. Kola mohou mít odlišný počet a uspořádání ložisek, zakrytování nebo těsnění. Proto údaj „kuličkové“ ještě neříká všechno o odolnosti vůči vodě, možnosti servisu a přípustné rychlosti.

U některých konstrukcí jsou dvě ložiska a mezi jejich vnitřními kroužky distanční pouzdro. U jiných je uspořádání jiné. Distanční součásti nepovažujte za zbytečné podložky. Při výměně zachovejte nebo nahraďte prvky předepsané pro konkrétní sestavu; náhodně poskládané pouzdro a šroub nemusí vytvořit správné uložení.

3. Vybírejte podle skutečné práce, ne jen názvu ložiska

Začněte tím, jak často se zařízení rozjíždí, jak dlouho jezdí a s jakou zátěží. Občasné přistavení lehkého zařízení a opakované zásobování výroby nejsou stejné zadání. Do poptávky napište také rychlost a případné požadavky na tažení; kolo pro ruční přesun nelze bez potvrzení převzít do jiného režimu.

Sílu potřebnou k pohybu neurčuje pouze ložisko. U nafukovacího kola se přidává stav pneumatiky a správné huštění, u všech kol povrch, průměr a další části sestavy. Výměna uložení za jiný typ proto sama neopraví podhuštěný plášť, deformovanou osu ani nečistotu zachycenou mezi kolem a konzolou.

Pokud je prioritou lehký rozjezd, žádejte porovnání konkrétních kol za srovnatelných podmínek. Z fotografie nebo volného protočení rukou nelze určit, o kolik bude naložený vozík snazší ovládat. Bez měření nemá smysl slibovat procentní úsporu síly ani pořadí životnosti.

Voda, prach a teplota mění zadání

Pro mokrý provoz se ptejte na ochranu celého náboje a předepsaný způsob čištění. Samotné kuličkové ložisko neznamená vodotěsnou sestavu. Stejně tak nerezový díl nepotvrzuje vhodnost všech okolních součástí pro používanou chemii. U prašného provozu upřesněte, s jakými nečistotami se kolo setkává.

Požadavek na vysokou teplotu zahrnuje vedle běhounu také uložení a mazivo. Obyčejné ložisko nevytvoří teplotně odolné kolo jen proto, že má kovové části. Výběr pro pec či sušárnu řeší samostatný průvodce ověřením teplotní odolnosti koleček.

4. Praktický příklad: stejných 260 mm neznamená stejné kolo

V kategorii nafukovacích kol lze porovnat dvě konkrétní provedení. Obě produktové karty uvádějí průměr 260 mm, šířku 70 mm, vnitřní průměr uložení 20 mm a délku náboje 75 mm. Rozměrová podobnost je tedy značná, ale další údaje se liší:

• Kolo 3821-03 má v kartě uvedené jehlové ložisko a nosnost 150 kg.
• Kolo 3821-22 uvádí kuličková ložiska a nosnost 200 kg.

Jde o katalogové parametry dvou výrobků, nikoli o vlastní test. Rozdíl jejich nosností není důkazem, že jej způsobilo samotné ložisko. Nosnost je vlastností deklarovaného celého kola. Záměna jednoho ložiska v původním kole by automaticky nevytvořila druhý výrobek s vyšší nosností.

Pro náhradu navíc ověřte skutečnou montáž a vhodnost pro vaše zařízení. Shoda čtyř uvedených rozměrů je dobrý začátek, nikoli potvrzení bez dalších podmínek. Pokud původní kolo patří do sestavy rudlu či vozíku, respektujte také její dovolené zatížení. Silnější kolo nezvyšuje nosnost rámu.

5. Co změřit: otvor pro osu je jen jeden údaj

Před demontáží zařízení odstavte, vyložte a zajistěte podle jeho návodu. Vyfoťte původní pořadí dílů a poznamenejte si označení kola. Pokud nelze bezpečně zpřístupnit montážní místo, nesnažte se měřit pod nezajištěným nákladem. Prodejci můžete nejprve poslat fotografie a typ stroje.

• Průměr osy: měřte pracovní část a ověřte její stav; neodvozujte ho jen od závitu na konci.
• Délka náboje: porovnejte dosedací místa, nikoli pouze šířku pneumatiky.
• Boční uspořádání: zaznamenejte podložky, krytky, distanční pouzdra a odsazení náboje.
• Jištění: zjistěte, zda sestava používá matici, závlačku, pojistný kroužek nebo jiný určený prvek.
• Prostor v sestavě: zkontrolujte šířku mezi oporami a průchodnost kola vůči rámu.

Náboj dlouhý 75 mm nemusí nahradit provedení s délkou 55 mm, i když mají kola shodný plášť a otvor 20 mm. Chybějící prostor se neřeší vypuštěním jištění; nadbytečná mezera zase náhodným přidáváním podložek. Správnou kombinaci osy, náboje a distančních prvků je potřeba potvrdit.

Častá chyba: po dotažení se kolo přestane otáčet

Pokud se nově namontované kolo před dotažením otáčí a potom výrazně drhne, není řešením ponechat spoj nebezpečně volný. Vraťte se ke skladbě dílů a předepsanému montážnímu postupu. Příčinou může být neodpovídající rozměr, chybějící distanční součást nebo jiný montážní problém; bez prohlídky nelze určit jedinou diagnózu.

Utahovací moment a případné seřízení vůle přebírejte z návodu konkrétní sestavy. Pro všechna kola neexistuje jedna správná hodnota. Stejně tak neměňte délku pouzdra nebo neroztahujte vidlici jen proto, aby nově zakoupený díl „nějak pasoval“.

6. Vůle a drhnutí: nejdříve určete místo problému

Boční pohyb kola může pocházet z uložení, osy, jištění nebo uchycení celé konzoly. Nezaměňujte ho automaticky za vadné ložisko. U bezpečně odstaveného zařízení sledujte, které součásti se vůči sobě pohybují, a porovnejte stav s dokumentací. Přípustnou vůli nelze bez znalosti provedení určit univerzálním číslem.

1. Ověřte, zda nedrhne pneumatika, kryt nebo nečistota o okolní díly.
2. Rozlište pohyb kola na ose od uvolněného upevnění osy či konzoly.
3. Prohlédněte dostupné části náboje a osy; zaznamenejte poškození a označení dílů.
4. Další demontáž a servis proveďte podle návodu nebo předejte odpovídajícímu servisu.

Mazání není univerzální oprava. Některá uložení mají předepsané domazávání, jiná používají uzavřené ložisko s náplní z výroby. Těsněné ložisko nerozebírejte pouze kvůli doplnění náhodného maziva. Postup údržby vyberte podle konkrétního dílu a provozu, nikoli podle toho, zda je na vozíku někde maznice.

Vyměnit ložisko, nebo celé kolo?

Samostatná výměna ložiska připadá v úvahu, pokud ji konstrukce umožňuje a je známý správný náhradní díl i montážní postup. Když je poškozený také náboj, disk nebo běhoun, nové ložisko zbývající závady neodstraní. U integrovaných provedení navíc nemusí být samostatný servis ložiska výrobcem zamýšlený.

Pro rozhodnutí si nechte porovnat cenu odpovídající opravy s kompletní náhradou. Nejde jen o cenu ložiska: důležité je zachování správného uložení a ověřitelné funkce celého kola. Při objednání neznámé náhrady podle přibližného průměru riskujete, že nový díl nebude odpovídat původní sestavě.

7. Co poslat při výběru správné náhrady

Dobrá poptávka spojí rozměry s provozem. Přiložte typ zařízení, kód původního kola, fotografie náboje a jištění, průměr osy, délku náboje a informaci o maximálním zatížení. Doplňte četnost přesunů, povrch, prostředí a problém, který chcete vyřešit. U změny typu uložení žádejte výslovné potvrzení kompatibility s osou.

Pro první orientaci projděte nabídku kol a koleček a porovnávejte přesné varianty. Pokud potřebujete také zvolit plášť a rozměr pneumatiky, pomůže průvodce jak vybrat nafukovací kolo. Pro samotné uložení zůstává rozhodující shoda s celou montážní sestavou a potvrzené podmínky provozu.

Modelový výběr náhrady: rozměry nejprve, změna uložení potom

Představme si ruční vozík s původním kolem, u kterého je naměřený otvor pro osu 20 mm a délka náboje 75 mm. Obsluha hledá nové kolo, protože při rozjezdu cítí nepravidelný odpor. Tyto dva rozměry použije k prvnímu výběru, ale ještě před objednáním prověří, zda odpor nevzniká kontaktem kola s rámem, nesprávnou montáží nebo poškozenou osou.

Pokud se potvrdí potřeba výměny, doplní do poptávky maximální zatížení, velikost kola a podmínky práce. Při návrhu jiného typu uložení požádá dodavatele o potvrzení použitelnosti původní osy a správné skladby distančních dílů. Nestačí závěr „nové kolo má také dvacítku otvor, takže bude pasovat“. Potřebuje ověřit celý způsob uchycení.

Po montáži podle předepsaného postupu zkontroluje volný pohyb, jištění a vůli v rozsahu návodu zařízení. Jestliže se objeví stejný odpor jako před výměnou, neznamená to automaticky vadné nové ložisko. Vrátí se k ostatním částem sestavy a vozík nepředá do běžného používání s nevyřešeným montážním problémem.

Pro budoucí údržbu si uloží kód nové varianty a fotografii správně sestaveného náboje. Záznam o typu ložiska bez rozměrů by příště opět nestačil. U opakovaných nákupů je přesná identifikace dílu praktičtější než výběr podle stejné barvy disku nebo podobného dezénu.

Časté otázky

Je kuličkové ložisko vždy nejlepší volba?

Samotný typ neurčí vhodnost celého kola. Porovnejte konkrétní provedení, nosnost, rozměry, ochranu před nečistotami a požadovaný provoz. Pro občasný přesun může vyhovovat i jednodušší řešení.

Mohu jehlové uložení nahradit kuličkovým?

Pouze pokud je potvrzená vhodná konstrukce a kompatibilita. Nelze předpokládat, že stačí vyjmout jeden typ a vložit druhý. U kompletní náhrady zkontrolujte také osu, náboj a jištění.

Stačí pro nákup označení pneumatiky 3.00-4?

Nestačí. Neurčuje délku náboje, průměr otvoru pro osu, typ uložení ani všechny podmínky použití. Konkrétní příklad dvou kol v článku ukazuje i rozdílnou deklarovanou nosnost.

Zdroje

Blickle: konstrukce uložení kol, těsnění a distanční součásti. Parametry produktových příkladů vycházejí z odkazovaných karet ConeDesign; nejde o výsledek vlastního měření.
