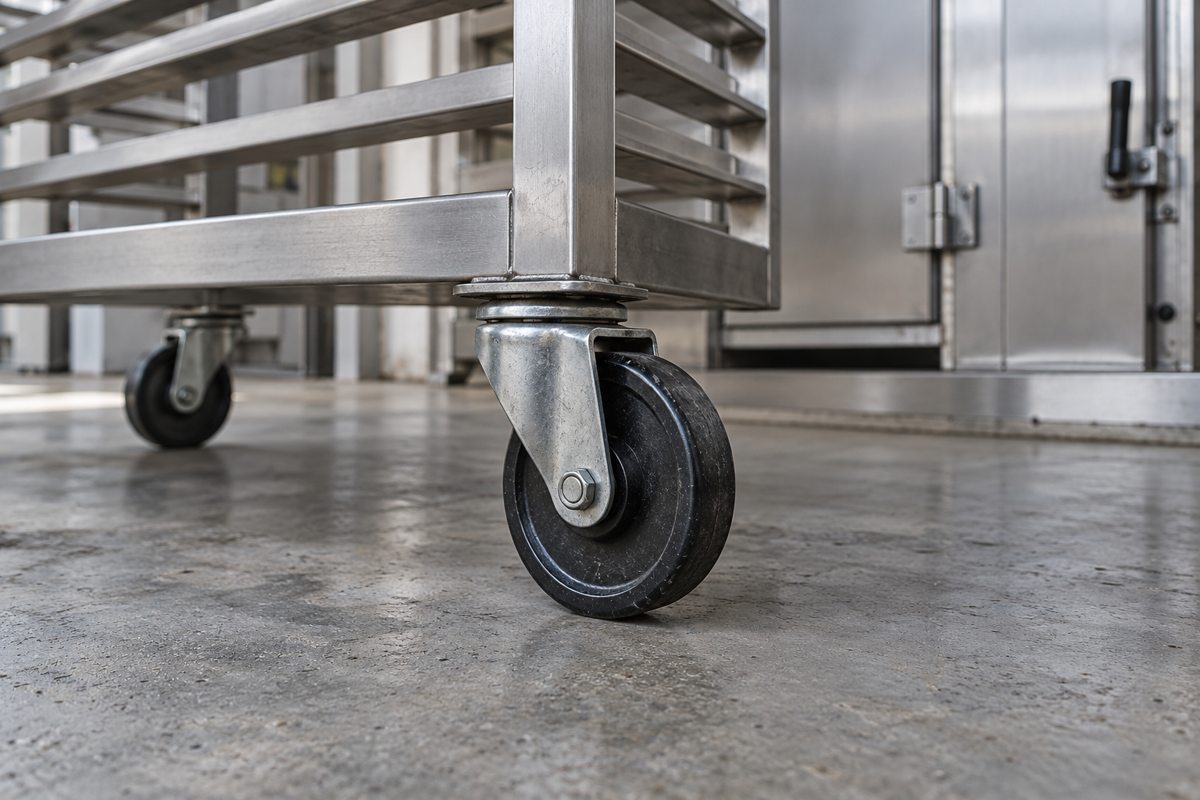

Kolečka do pece a sušárny: jak ověřit teplotní odolnost

Vozík se má vracet do pece několikrát za směnu a u koleček stojí „do 300 °C“. Stačí to? Pro výběr koleček do pece nebo sušárny potřebujete vedle maximální teploty znát délku ohřevu, zatížení a odolnost celé sestavy. Krátký přejezd horkou zónou je jiné zadání než několikahodinové stání s plným nákladem.

Tento průvodce vám pomůže připravit provozní údaje, číst technické parametry a porovnat vhodné náhrady. Zaměřuje se na běžné vozíky do tepelných provozů; konečné provedení musí odpovídat konkrétnímu zařízení a jeho návodu.

1. Nejdřív popište celý teplotní cyklus

Údaj na displeji pece popisuje nastavení zařízení. Nemusí vyjadřovat skutečnou teplotu běhounu, náboje nebo otočné hlavy kolečka. Rozlišujte, zda dodavatel uvádí teplotu okolí, samotného kola, nebo jinou podmínku. Bez tohoto rozlišení mohou dvě zdánlivě stejné nabídky znamenat odlišné možnosti použití.

Připravte časový průběh jedné pracovní dávky. Zapište ohřev, dobu pobytu v horké zóně, přejezd a chladnutí. Doplňte počet opakování za směnu i nejdelší nepřerušený pobyt. U sušárny s občasným odstavováním vozíku nezapisujte pouze obvyklý krátký cyklus; důležitý je i nejdelší dovolený provozní scénář.

• Teplota: běžná pracovní hodnota, maximum a místo, ke kterému se vztahuje.
• Čas: délka jednotlivých fází a počet cyklů za den.
• Zatížení: prázdný nebo naložený vozík při ohřevu i přejezdu.
• Další vlivy: voda, pára, čisticí prostředky, mráz nebo nečistoty na trase.

Pokud skutečnou teplotu kolečka neznáte, označte ji jako nezměřenou. Dodavateli pošlete podmínky procesu a dohodněte, zda je pro výběr potřebné odborné měření. Neodhadujte teplotu dotykem a nevstupujte kvůli jejímu zjištění do běžícího zařízení.

2. Co znamená trvalá a krátkodobá teplotní odolnost

Krátkodobé maximum není povolení k nepřetržitému provozu při této teplotě. Ptejte se, jak dlouhou expozici výrobce připouští, s jakou přestávkou a při jakém zatížení. Slovo „krátkodobě“ bez časových podmínek nelze převést na vlastní univerzální počet minut.

Rozdíl mezi teplotou pece a kola dobře ukazuje konkrétní údaj výrobce Blickle: u řady POH připouští dočasnou teplotu pece 200 °C, ale teplota samotného kola nesmí překročit 170 °C. Tento příklad vysvětluje způsob čtení podmínek; jeho hodnoty neplatí pro jiné řady ani automaticky pro výrobky Colson.

Jak si porovnat dvě nabídky

Ke každému přesnému objednacímu kódu si vytvořte jeden řádek se stejnými otázkami: trvalá teplota, krátkodobá teplota a délka expozice, nosnost v požadované teplotě, typ ložiska a povolený způsob čištění. Chybějící údaj označte „nutno potvrdit“. Prázdná kolonka není souhlas s použitím.

V nabídce ConeDesign najdete například řadu JLFL a řadu JSHN. Číslo v názvu řady používejte jako začátek hledání. Pro objednávku si nechte potvrdit parametry vybraného provedení včetně uložení kola a celé konzole.

3. Kola z duroplastu: na co se ptát u materiálu

V sortimentu vysokoteplotních kol se setkáte s fenolovou pryskyřicí, označovanou také jako duroplast. Jde o jinou materiálovou skupinu než běžné termoplastické kolo. Samotné slovo „plast“ proto pro rozhodnutí nestačí. Hledejte konkrétní materiál, výrobní řadu a technický list.

Pro tepelný provoz existují i speciální termoplasty a silikonové běhouny. Výběr mezi nimi nepřevádějte na pravidlo, že jeden materiál je vždy nejlepší. Posuzujte také podlahu, požadovanou hlučnost, odpor při rozjezdu a odolnost vůči vodě. Parametry teplotně upraveného materiálu nelze přenést na běžné kolo podobného vzhledu.

Suché horko a mytí jsou dvě samostatné podmínky

Kolečko může splnit požadavek tepelného provozu, ale nevyhovět následnému čištění. Dodavateli proto sdělte název čisticího prostředku, koncentraci, teplotu a způsob aplikace. Obdobně nepovažujte odolnost proti vodě za potvrzenou vhodnost pro páru nebo autokláv.

U vozíku do pekárny nebo potravinářské sušárny vyžadujte potvrzení všech potřebných vlastností zároveň. Podrobnější výběr pro mokré a hygienické prostředí rozebírá článek o nerezových kolech a kladkách. Zde zůstává hlavním kritériem tepelný cyklus konkrétního pojezdu.

4. Nosnost ověřujte pro pracovní teplotu

Nepočítejte automaticky se součinem čtyř katalogových nosností. Potřebujete znát hmotnost vozíku, maximální náklad, skutečně nesoucí kola a provozní rezervu. Výsledek porovnávejte s přípustnou nosností při požadované teplotě. Údaj pro běžné prostředí nemusí být použitelný za horka.

Základní výběrový vztah je: potřebná nosnost jednoho kola = (hmotnost vozíku + náklad) ÷ počet nosných kol × provozní součinitel. Počet nosných kol a součinitel se volí podle konstrukce, podlahy a způsobu pohybu. Obecnější výběr vysvětluje průvodce zátěžovými a průmyslovými koly.

Modelový výpočet pro vozík o celkové hmotnosti 300 kg

Uvažujme prázdný vozík 60 kg a náklad 240 kg. Pro tento model předpokládáme tři současně nosná kola ze čtyř a provozní součinitel 1,3. Výpočet je 300 ÷ 3 × 1,3 = 130 kg na jedno kolečko. Jde o ukázku práce se zadanými předpoklady, nikoli o univerzální návrh každého vozíku.

Kolečko tedy musí v tomto modelu splnit nejméně 130 kg v požadovaných tepelných a jízdních podmínkách. Jestli technický list udává například 150 kg pouze při pokojové teplotě, výběr ještě není uzavřený. Provozní součinitel nenahrazuje chybějící teplotní údaj.

Rozlišujte také stání s nákladem a jízdu. Vozík může většinu času stát v sušárně a následně přejíždět spáry. Dodavatel má proto znát oba stavy. Do hmotnosti zahrňte i police, nádoby, přípravky a další vybavení, které při běžném provozu zůstává na vozíku.

Jak poznat, že porovnáváte stejnou nosnost

U každé nabídky si zkontrolujte, zda hodnota patří samotnému kolu, kompletnímu kolečku, nebo celé sadě. Poznamenejte i předepsanou rychlost a podmínky podlahy. Pokud dodavatel uvádí rozdílné hodnoty podle teploty, vezměte řádek odpovídající vašemu provozu. Jestli požadovaná teplota v tabulce chybí, chybějící mezihodnotu si bez souhlasu výrobce nevypočítávejte.

Při nepravidelně rozloženém nákladu nestačí znát pouze celkovou hmotnost. Vyfoťte rozmístění těžkých dílů na policích nebo připojte jednoduchý náčrt. Údaj o čtyřech kolečkách totiž sám nezaručuje, že každé ponese stejnou část zatížení.

5. Rozhoduje ložisko, otočná hlava i případná brzda

Kolo je pouze část pojezdu. U otočného kolečka se navíc natáčí vidlice a její uložení musí zvládnout stejné prostředí. Teplotní limit materiálu běhounu nepotvrzuje odolnost celé sestavy. V poptávce výslovně uveďte, zda požadujete samostatné kolo, pevné kolečko, nebo otočné provedení.

Kluzné uložení je jednoduché řešení, kuličkové ložisko může nabídnout jiné jízdní vlastnosti. Název typu ložiska však sám o sobě neurčuje tepelnou vhodnost. Existují zvláštní provedení s tepelně odolným mazivem i speciální pecní ložiska. Vyžadujte konkrétní specifikaci, zejména při výměně kola ve staré vidlici.

U mazání dodržujte pokyny výrobce. Označení „bezúdržbové“ nepřevádějte na pokyn libovolně přidávat tuk a u uzavřených ložisek nepředpokládejte možnost domazávání. Náhodně zvolené mazivo není náhradou za ověřené vysokoteplotní provedení.

Potřebujete-li brzdu, ověřte její teplotní limit a funkci v zamýšlené sestavě. Stejnou otázku položte pro krytky, těsnění a další doplňky. Kolečko bez brzdy a podobně vypadající varianta s brzdou nemusí mít shodné podmínky použití. Zajištění vozíku musí odpovídat návodu zařízení.

6. Jak připravit rozměry náhradního kolečka

Při výměně nestačí shodný průměr. Změna stavební výšky ovlivní polohu vozíku a jeho průjezd do zařízení. Před demontáží vyfoťte celý podvozek i jednotlivá uchycení. Rozměry zapisujte v milimetrech a u fotografií označte, který díl zachycují.

• Samostatné kolo: průměr a šířka, průměr otvoru pro osu, délka náboje a jeho případné odsazení.
• Kompletní kolečko: celková stavební výška, velikost desky, rozteče a průměry montážních otvorů.
• Otočná varianta: prostor pro celý oběh vidlice a přístup k brzdě, pokud je součástí.
• Vozík a trasa: průjezdná výška, vedení v peci, mezery u rámu, prahy a spáry.

Větší průměr neobjednávejte bez kontroly prostoru. Vozík může projít dveřmi, ale nenajet správně do vnitřního vedení nebo přestat odpovídat výšce navazujícího pracoviště. U smíšené sady pevných a otočných koleček porovnejte skutečné stavební výšky obou provedení.

Montáž, spojovací materiál a dotažení řešte podle konstrukce vozíku. Úprava vidlice či přidání podložek není automatické řešení neshodných rozměrů. Pokud původní kód nejde přečíst, pošlete dodavateli náčrt a fotografie; samotný snímek z boku obvykle neukáže všechny potřebné rozměry.

7. Vzor poptávky: údaje, které urychlí výběr

Následující zadání je čistě modelové. Ukazuje potřebnou podrobnost, nepřiřazuje popsanému provozu žádný konkrétní výrobek. Zkopírujte si jeho strukturu a nahraďte hodnoty skutečnými údaji svého zařízení.

Hledáme náhradu čtyř koleček vozíku do suché sušárny. Prázdný vozík váží 60 kg, maximální náklad včetně přípravků 240 kg. Nastavená teplota procesu je 180 °C, pobyt 90 minut, šest cyklů denně. Teplota samotných koleček zatím nebyla měřena. Mezi cykly vozík chladne v hale; dobu a koncovou teplotu potřebujeme upřesnit. Přesun je ruční po betonové podlaze se dvěma spárami. Mytí probíhá až po vychladnutí; přípravek a koncentraci přikládáme. V příloze je náčrt uchycení a fotografie původního kódu.

K tomu připojte maximální rozměry náhrady, požadovanou kombinaci pevných a otočných koleček a způsob zajištění vozíku. Uveďte, které podmínky jsou pevné a které lze změnit. Dodavatel tak pozná, zda hledat přímou rozměrovou náhradu, nebo nejprve řešit provedení podvozku.

Co chtít v odpovědi

Požádejte o přesný objednací kód, technický list, potvrzenou nosnost při vašem cyklu a případná omezení. Pokud odpověď zní jen „teplotně to vyhoví“, vraťte se k chybějícím podmínkám. Uchovejte si potvrzení společně s objednávkou, aby příští náhradní díl odpovídal stejné specifikaci.

8. Kontrola po nasazení a evidence závad

Novou sestavu zkontrolujte podle postupu výrobce vozíku a koleček. Při údržbě musí být zařízení odstavené, vozík zajištěný a díly bezpečně vychladlé. Sledujte otáčení kola, natáčení vidlice, uchycení a stav běhounu. Interval kontroly převezměte z pokynů pro konkrétní provoz, ne z obecného kalendáře.

Při závadě zaznamenejte, zda nastala za tepla, po vychladnutí, během jízdy nebo při stání. Přidejte náklad, délku cyklu a fotografie. Tento rozdíl pomůže při hledání příčiny více než obecné sdělení „kolečko se zadírá“.

Tabulka pomáhá připravit podklady pro servis, neurčuje diagnózu. Stejný příznak může mít více příčin a bez prohlídky není vhodné automaticky objednat jen nové ložisko nebo silnější kolo.

Prasklinu, uvolněné uchycení nebo nefunkční zajištění neřešte pokračováním se sníženým nákladem bez posouzení závady. Změní-li se receptura procesu, doba ohřevu, čisticí prostředek nebo maximální hmotnost, vraťte se k původnímu zadání. Dříve potvrzená specifikace se vztahovala ke konkrétním podmínkám.

Časté otázky ke kolečkům do pece a sušárny

Mohu nechat kolečka označená „do 300 °C“ v peci celou směnu?

Bez podmínek technického listu to nelze potvrdit. Zjistěte, zda je údaj trvalý, nebo krátkodobý, jak je definována délka expozice a jaká nosnost při ní platí.

Stačí vyměnit běžné kolo za duroplastové?

Jen pokud jsou vhodné také osa, uložení a zbývající části sestavy. Shodné rozměry kola nepotvrzují teplotní způsobilost původní otočné hlavy, maziva nebo brzdy.

Je nerezové kolečko automaticky vhodné do pece?

Není. Nerezová konstrukce řeší jinou vlastnost než tepelnou odolnost všech částí. Potřebujete výslovné potvrzení celého provedení pro svůj tepelný proces.

Musím dodavateli uvést i chlazení a mytí?

Ano. Popište celý oběh vozíku mezi pracovišti. Výběr ovlivňuje i to, co se děje po vyjetí z horké zóny, včetně vlhkosti a použitých prostředků.

Vyberte kolečka podle provozu a přesného provedení

Projděte si nabídku kol a kladek pro vysoké teploty. Před objednáním připravte tepelný cyklus, celkovou hmotnost, rozměry uchycení a požadavky na čištění. S těmito údaji lze ověřit konkrétní sestavu a vyhnout se nákupu pouze podle nejvyššího čísla v názvu.

Zdroje

Technické podklady výrobce k rozlišení teploty pece a kola: Blickle – přehled řad kol, část Heat-resistant wheels. Další parametry vždy ověřujte v listu konkrétního objednacího kódu.
