Jak vybrat kolečka na posuvnou bránu a kola s nákolkem

Posuvná brána, vrata do haly nebo pojízdný vozík na kolejnici stojí a padají s koly. Když jsou zvolená dobře, brána jede lehce, tiše a roky spolehlivě. Když ne, drhne, skřípe, vyjíždí z kolejnice a kola se rychle opotřebí. Přitom výběr není složitý - stačí znát několik základních pravidel.

V tomto průvodci vysvětlíme, jaká kolečka zvolit na posuvnou bránu a jiná zařízení jezdící po kolejnici: jaký je rozdíl mezi kladkou s drážkou a kolem s nákolkem, jak profil drážky souvisí s tvarem kolejnice, podle čeho určit nosnost a jak kola udržovat, aby brána fungovala i v zimě.

Kolo, které jezdí po kolejnici, má jiný úkol než kolečko pod vozíkem. Nejde jen o to nést zátěž, ale také o to udržet bránu nebo vozík ve správné stopě. Proto má takové kolo buď drážku, která obepíná kolejnici, nebo okraj - nákolek -, který brání sjetí do strany.

1. Kde se používají kladky a kola s nákolkem

Kola s vedením po kolejnici najdete všude tam, kde se má něco pohybovat po přesně dané dráze. Nejčastěji jde o posuvné brány a vrata u rodinných domů, firem a hal. Dále o posuvné dveře stodol a skladů, kolejové vozíky na stavbách a v provozech, pojízdné regály nebo dopravníky a průmyslové linky.

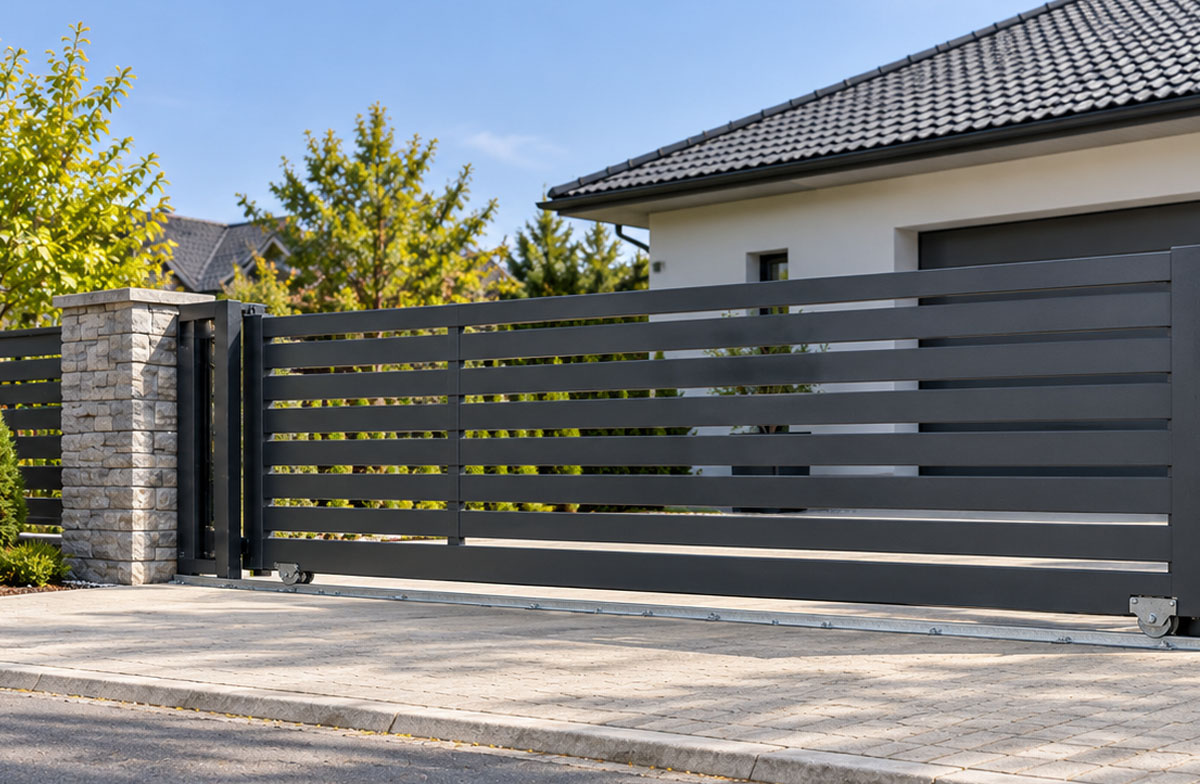

U posuvných bran je důležité rozlišit dva základní systémy. Brána po kolejnici má ve spodní části kola, která jezdí po kolejnici zabudované v zemi nebo připevněné k podkladu. Samonosná brána se naopak po zemi nepohybuje - spočívá na pojezdových vozících ukotvených mimo průjezd a přes průjezd přečnívá. Tento článek se věnuje prvnímu typu, tedy kolům a kladkám, které jezdí po kolejnici.

Výhodou brány po kolejnici je jednoduchá konstrukce a možnost použít i těžké a dlouhé křídlo. Nevýhodou je, že kolejnice vede přes průjezd a musí zůstat čistá - nečistoty, kamínky, listí, sníh nebo led mohou chod brány zablokovat.

U kolejových vozíků v provozech a na stavbách platí stejné zásady jako u bran, jen je zatížení často vyšší a proměnlivé podle nákladu. Kola tu musí vydržet opakované nakládání, rázy a mnohdy i nečistoty nebo teplo. Právě pro takové nasazení jsou určená litinová kola s nákolkem, která se používají i v hutnických a vysokoteplotních provozech.

2. Profil drážky: V, U, nebo plochý

Nejdůležitější pravidlo zní: tvar drážky kola musí odpovídat profilu kolejnice. Kolo s nevhodnou drážkou se na kolejnici viklá, rychle se opotřebí a může z ní sjet.

Kladky se obvykle označují podle tvaru drážky písmeny. Drážka tvaru V se používá pro kolejnice, jejichž horní hrana je tvarovaná do špičky, typicky pro úhelník položený hranou nahoru. Drážka tvaru U (půlkruhová) odpovídá kolejnici s kulatým profilem, například z kulatiny. Kolo s nákolkem má rovnou nebo mírně tvarovanou jízdní plochu a vyvýšený okraj, který kolo vede podél hrany kolejnice.

Před nákupem si proto změřte kolejnici - její tvar, šířku a u kulatého profilu průměr. Pokud měníte kola na stávající bráně, mějte staré kolo po ruce a změřte si průměr kola, šířku a tvar drážky a způsob uchycení. U kovových kladek série 95000 v naší nabídce najdete provedení s drážkou typu V, W a U, bez úchytu i s úchytem.

3. Materiál: litina, ocel, nebo polyamid

Materiál kola určuje nosnost, hlučnost, odolnost vůči povětrnosti i to, jak kolo zachází s kolejnicí.

Litinová kola mají nejvyšší nosnost. Litina má vysokou tvrdost a pevnost v tlaku, je ale křehčí než ocel a hůř snáší silné rázy. Proto se používá tam, kde je potřeba přenášet hmotnost v řádu stovek až tisíců kilogramů. Litinová kolečka s nákolkem série 96000 v naší nabídce mají podle průměru nosnost od 500 do 1 500 kg a jsou určená mimo jiné pro těžké posuvné brány a vrata, stavební a manipulační kolejové vozíky a průmyslové linky.

Kovové (ocelové) kladky nabízejí dobrou nosnost při menších rozměrech. Kovové kladky série 95000 mají průměr 79 nebo 89 mm a nosnost 200 až 220 kg, což odpovídá lehčím a středně těžkým bránám a vratům. Kovová kola jsou odolná, ale na kovové kolejnici hlučnější a bez povrchové ochrany mohou korodovat.

Polyamidové (plastové) kladky jsou lehké, tiché a nekorodují. Hodí se pro menší zatížení - posuvné dveře, lehká vrata, vedení nebo vodicí kladky. Pro těžkou venkovní bránu jsou obvykle méně vhodné, protože mají nižší nosnost.

4. Nosnost a počet kol

Nosnost se u kol vždy uvádí na jedno kolo. Pro správný výběr proto potřebujete znát hmotnost brány nebo vozíku a počet kol, na která se hmotnost rozkládá.

Hmotnost brány zjistíte z dokumentace výrobce nebo ji odhadnete z použitého materiálu a rozměrů. Pamatujte, že u brány se hmotnost nerozkládá vždy rovnoměrně. Těžiště brány nemusí ležet uprostřed mezi koly, takže kola mohou být zatížená různě. U vozíku navíc záleží na tom, jak je naložený. Při jízdě přes nerovnost nebo spoj kolejnice působí na kolo i rázy.

Proto se vyplatí volit kola s rezervou, nikoli přesně na hranici nosnosti. Kolo, které pracuje s rezervou, se méně opotřebí, jede lehčeji a déle vydrží. U těžkých bran a vrat sáhněte po litinových kolech s nákolkem, u lehčích bran postačí kovové kladky.

Příklad výpočtu: brána o hmotnosti 300 kg jezdí na dvou kolech. Při rovnoměrném rozložení připadá na jedno kolo 150 kg. Kovová kladka s nosností 200 až 220 kg tak pracuje s rezervou. Pokud má brána 600 kg, připadá na jedno kolo 300 kg a kovové kladky už nestačí. Vhodnější je litinové kolo s nákolkem, jehož nejmenší provedení s průměrem 100 mm má nosnost 500 kg. Při nerovnoměrném zatížení nebo častém provozu je rozumné zvolit ještě větší rezervu.

Na nosnost má vliv i průměr kola. Větší kolo lépe přejede nerovnosti a spoj kolejnice a při stejné zátěži se méně opotřebí. U litinových kol s nákolkem série 96000 se nosnost zvyšuje s průměrem - od 100 mm s nosností 500 kg až po 240 mm s nosností 1 500 kg.

5. Montáž a vedení brány

Správná montáž je pro životnost kol stejně důležitá jako jejich výběr. Kolejnice musí být rovná, vodorovná a pevně ukotvená. Každý spoj, prohnutí nebo výškový rozdíl znamená pro kola ráz a zvýšené opotřebení. Před montáží kolejnice zkontrolujte podklad - měl by být únosný a nesedat.

Kola na bráně musí být osazená v jedné ose s kolejnicí. Pokud je kolo vychýlené, drážka se jednostranně otírá, brána drhne a kolo se rychle opotřebí. Kola připevňujte ke konstrukci brány pevně, aby se při provozu neuvolnila.

Samotná spodní kola bránu ve svislé poloze neudrží. Posuvné brány proto obvykle potřebují také horní vedení - vodicí kladky nebo válečky na sloupku, které bránu drží, aby se nekývala a nepřevrátila. Na koncích dráhy patří dorazy, které zabrání vyjetí brány z kolejnice.

Pokud bránu pohání motor, řiďte se požadavky výrobce pohonu. Brána s lehkým chodem pohon méně zatěžuje, proto se kvalitní kola vyplatí i u automatických bran. Pohon brány, která jde ztěžka, je víc zatížený a rychleji se opotřebí.

6. Údržba, zima a výměna

Kola a kolejnice nejsou bezúdržbové. Nejčastějším problémem jsou nečistoty na kolejnici - kamínky, písek, listí nebo větvičky, které brání plynulému chodu a poškozují kola. Kolejnici proto pravidelně zametejte, na podzim zvlášť kvůli listí.

V zimě kolejnici udržujte bez sněhu a ledu. Zamrzlá kolejnice nebo kolo přimrzlé ke kolejnici mohou chod brány úplně zablokovat. Pokud bránu pohání motor, může se při zablokování přetížit. Před zimou kola zkontrolujte a ložiska promažte podle doporučení výrobce, aby se voda nedostala dovnitř.

Při pravidelné kontrole se podívejte i na samotnou kolejnici. Uvolněné kotvy, prohnutí nebo vystouplé spoje kola namáhají a urychlují jejich opotřebení. Poškozenou kolejnici opravte dřív, než zničí nová kola. Užitečné je také zkontrolovat dorazy a horní vedení, protože i ty ovlivňují, jak brána na kolech sedí.

Kola vyměňte, když se objeví některý z těchto příznaků:

• brána drhne, skřípe nebo jde ztěžka i na čisté kolejnici,
• kolo má viditelně opotřebenou nebo vyštípanou drážku či nákolek,
• kolo má vůli na ose nebo se neotáčí plynule,
• brána se při pohybu kývá nebo má sklon sjíždět z kolejnice.

Ideálně vyměňte všechna kola najednou, aby měla stejné opotřebení a brána jela rovnoměrně. Nové kolo vybírejte se stejným profilem drážky, průměrem a způsobem uchycení jako to původní.

7. Shrnutí

Ve zkratce: na posuvnou bránu po kolejnici potřebujete kola, která bránu nesou i vedou. Tvar drážky musí odpovídat kolejnici - drážka V pro úhelník hranou nahoru, drážka U pro kulatý profil, kolo s nákolkem pro plochou nebo klasickou kolejnici. Na těžké brány a kolejové vozíky volte litinová kola s nákolkem, na lehčí brány kovové kladky, polyamid nechte pro lehké použití. Nosnost volte s rezervou, kolejnici montujte rovně a bránu doplňte horním vedením a dorazy. Kolejnici pravidelně čistěte, v zimě od sněhu a ledu, a opotřebená kola měňte včas, dřív než poškodí kolejnici nebo pohon.

Autor: Bc. Tomáš Stýskala, MBA
