Antistatická kola a kolečka: kdy je potřebujete

Statická elektřina je většinou jen nepříjemné cvaknutí při doteku kliky. V elektronice, laboratořích, nemocnicích nebo v provozech s hořlavými látkami ale může způsobit škody za tisíce korun, nebo dokonce nebezpečnou jiskru. Vozíky, které se v takových prostorách pohybují, proto potřebují antistatická nebo elektricky vodivá kola.

V tomto průvodci vysvětlíme, jak vzniká statický náboj na vozíku, jaký je rozdíl mezi antistatickým a vodivým kolem, kde je ESD ochrana potřeba, proč nestačí vyměnit jen kola a jak ESD kolečka vybrat a udržovat.

Zkratka ESD pochází z anglického Electrostatic Discharge, tedy elektrostatický výboj. Ochrana před ním stojí na jednoduchém principu: náboj se nesmí hromadit, ale musí se bezpečně a postupně odvést do země. Kola vozíku jsou v tomto řetězci důležitým článkem, protože jsou jediným místem, kde se vozík dotýká podlahy.

1. Proč vzniká statická elektřina

Statický náboj vzniká třením a oddělováním dvou materiálů. Když vozík jede po podlaze, kola se neustále dotýkají povrchu a zase se od něj odlepují. Pokud jsou kola nebo podlaha z nevodivých materiálů, náboj nemá kam odtéct a na vozíku se hromadí. Totéž platí pro náklad - fólie, plastové přepravky nebo kartony.

Nahromaděný náboj se vybije ve chvíli, kdy se vozík nebo náklad dotkne vodivého předmětu nebo člověka. Výboj může být tak slabý, že ho člověk vůbec necítí, a přesto dokáže poškodit citlivou elektroniku. U hořlavých par, prachů nebo plynů může jiskra způsobit požár nebo výbuch.

Na vznik náboje má vliv i prostředí. V suchém vzduchu, typicky v zimě při vytápění, se náboj tvoří snáz a déle se drží. Proto se problémy se statickou elektřinou často objevují právě v chladných měsících.

Náboj se netvoří jen na vozíku. Nabíjí se i lidé, kteří vozík tlačí - třením podrážek o podlahu a oblečení o tělo. Proto se v ESD provozech používá i vodivá obuv a oblečení. Vozík s nevodivými koly ale může náboj „přinést“ i na pracoviště, kde jsou lidé a stoly správně uzemněni, a ochranu tak narušit.

Běžná pryžová nebo plastová kola jsou elektricky nevodivá. Podle technického slovníku výrobce koleček Wicke mají nevodivé běhouny odpor řádově 10⁹ až 10¹² ohmů a průchod proudu prakticky neumožňují. Pro prostředí s rizikem ESD jsou proto nevhodné.

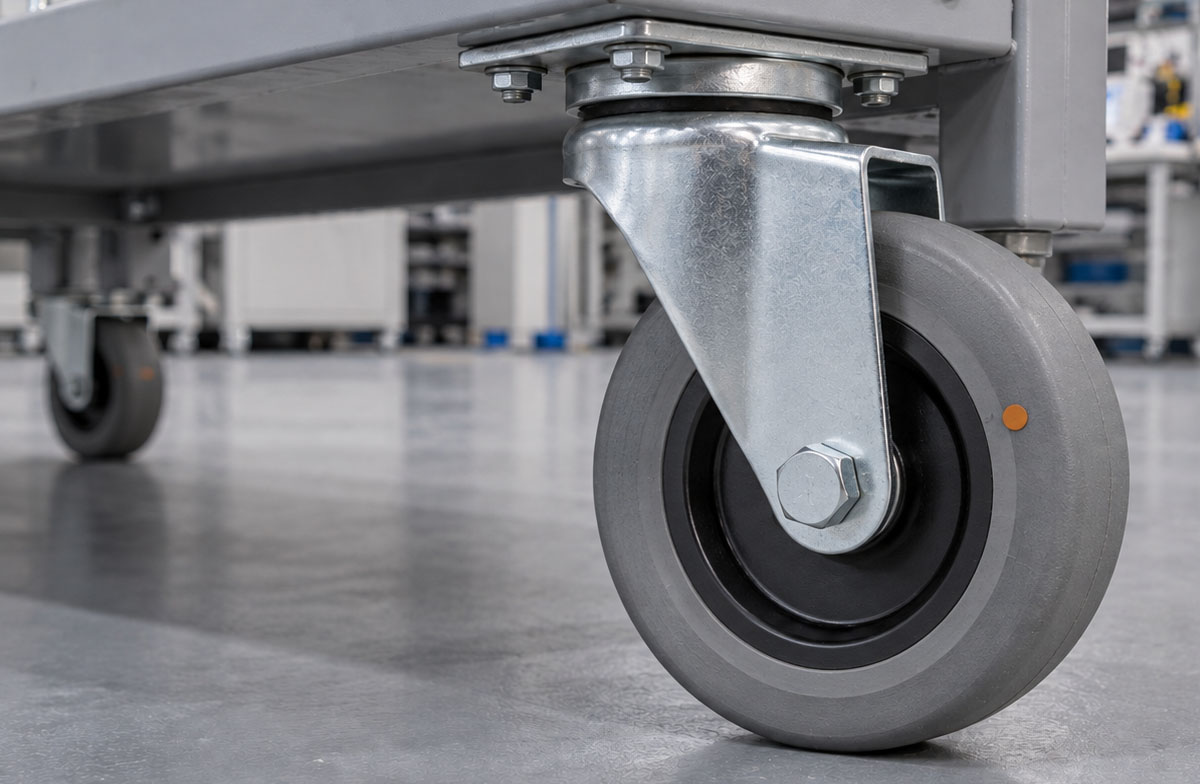

2. Antistatické vs. vodivé kolo

Kola určená pro ochranu před statickou elektřinou se dělí podle toho, jak dobře vedou elektrický proud. Rozhodující je jejich elektrický odpor. Výrobce koleček Blickle podle normy DIN EN 12527 uvádí:

Vodivé kolo odvádí náboj rychle a spolehlivě. Hodí se tam, kde je potřeba náboj odvést co nejrychleji, například v provozech s hořlavými látkami. Antistatické kolo odvádí náboj pomaleji, ale stále dostatečně na to, aby se na vozíku nehromadil. Je vhodné pro řadu běžných provozů, kde je potřeba zamezit hromadění náboje.

Který typ je pro váš provoz správný, určují požadavky pracoviště - interní ESD předpisy, požadavky zákazníka nebo posouzení rizik. Pokud takové požadavky máte, řiďte se jimi a u kol si ověřte konkrétní hodnotu odporu v technickém listu.

Rozdíl mezi oběma typy má i praktický dopad. Příliš rychlý svod náboje může být u některých citlivých aplikací nežádoucí, jinde je naopak nutný. Proto neplatí, že vodivé kolo je vždy „lepší“ než antistatické. Správná volba vždy vychází z požadavků konkrétního pracoviště. Pokud takové požadavky nemáte a jde vám jen o to, aby vozík nedával rány a nepřitahoval prach, antistatická kola obvykle stačí.

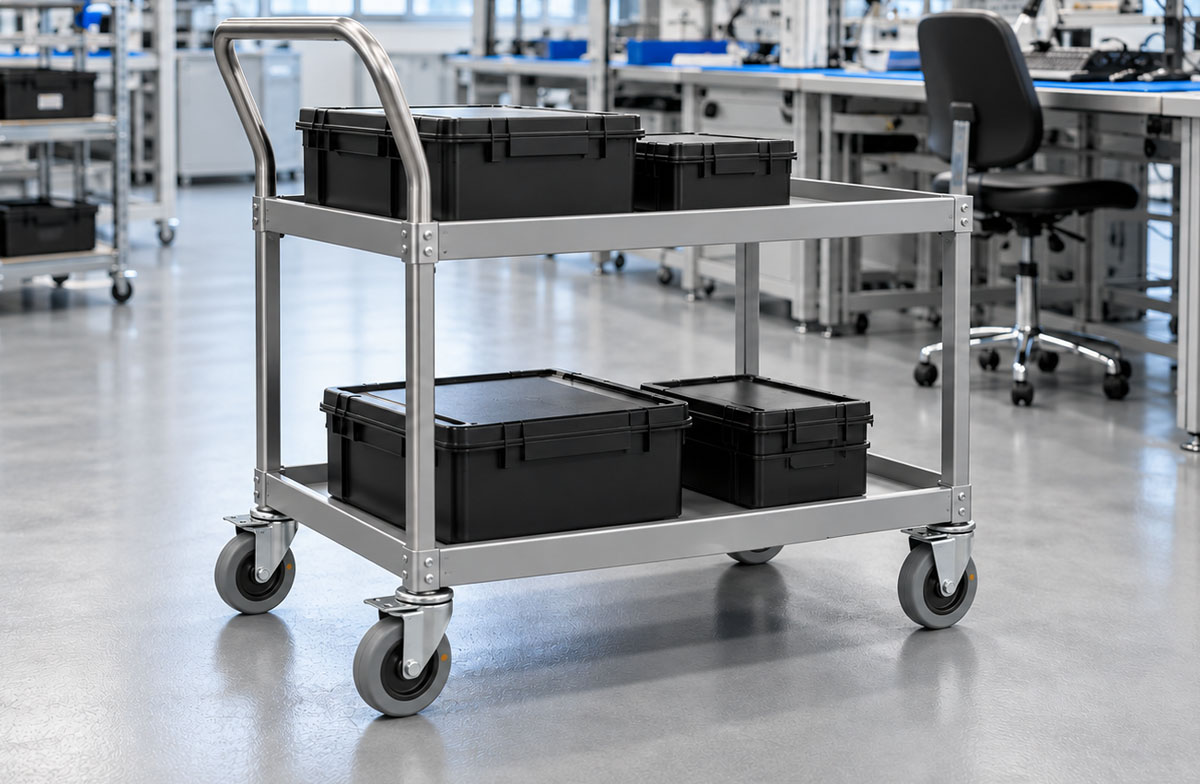

3. Kde je ESD ochrana nutná

Antistatická a vodivá kola se používají v provozech, kde by statický výboj mohl způsobit škodu nebo nebezpečí. Blickle mezi typická odvětví řadí:

• Elektroniku a polovodiče - výroba, montáž a opravy desek plošných spojů a součástek.
• Zdravotnictví a zdravotnickou techniku - vozíky s přístroji, operační sály.
• Automobilový průmysl - montáž elektroniky a řídicích jednotek.
• Farmacii a chemii - provozy s hořlavými látkami, prachy a parami.
• Laboratoře - citlivé přístroje a měření.

V elektronice je zdrojem rizika zejména neviditelné poškození součástek. Součástka může po výboji fungovat, ale selže až později u zákazníka. Proto jsou ESD pravidla v elektronice velmi přísná a zahrnují celé pracoviště - podlahy, stoly, oblečení, obuv, obaly i vozíky.

V provozech s hořlavými látkami jde o bezpečnost. Tam je potřeba řídit se dokumentací o ochraně před výbuchem a požadavky, které pro vozíky a jejich kola stanoví.

Antistatická kola najdou uplatnění i mimo tato odvětví. Hodí se například do serveroven, kanceláří s citlivou technikou, skladů elektroniky nebo tiskáren, kde statická elektřina přitahuje prach a může rušit citlivá zařízení. Také v čistých prostorách se používají proto, že nabitý povrch přitahuje prachové částice.

4. Podlaha a svod náboje

Antistatické kolo samo o sobě náboj neodstraní - jen ho předá dál do podlahy. Aby ochrana fungovala, musí být vodivý celý řetězec:

1. Náklad a konstrukce vozíku - náboj se musí dostat z nákladu a rámu vozíku ke kolečkům.
2. Konzole a ložisko kolečka - mezi rámem a běhounem musí být vodivé spojení.
3. Běhoun kola - antistatický nebo vodivý materiál.
4. Podlaha - musí být sama antistatická nebo vodivá a uzemněná.

Pokud je kterýkoli článek nevodivý, ochrana nefunguje. Nejčastější chybou je nevodivá podlaha. Vozík s antistatickými koly na běžném linoleu nebo s nátěrem, který nevede, náboj stejně neodvede. Stejně tak nepomůže, když je vozík natřený nevodivou barvou nebo má plastové díly, které přeruší spojení mezi nákladem a koly.

Proto nestačí jen vyměnit kola. ESD ochranu je potřeba řešit jako celek - vozík, kola, podlahu i pracovní postupy. Vodivost celé cesty se ověřuje měřením.

Pokud ESD pracoviště teprve zřizujete, začněte podlahou a uzemněním a teprve potom řešte vozíky. Nejdražší kola nepomohou, pokud podlaha náboj neodvede. Naopak u stávajícího ESD pracoviště s vodivou podlahou bývá výměna běžných koleček za antistatická jedním z nejjednodušších kroků, jak do ochrany zapojit i vozíky.

5. Výběr kola: materiál a nosnost

Při výběru antistatických koleček sledujte několik parametrů:

• Typ vodivosti - antistatické, nebo vodivé, podle požadavků provozu.
• Nosnost - jako u jiných koleček: hmotnost vozíku s nákladem vydělená počtem kol a rezerva.
• Provedení - pevné, otočné a otočné s brzdou.
• Teplotní rozsah - zejména pokud vozík jezdí do chladíren nebo teplých prostor.
• Podlaha - měkčí běhoun šetří podlahu a jede tišeji.

Termoplastická pryž je tichá, šetrná k podlaze a neznačí ji, takže se hodí do čistých provozů i nemocnic. Pro těžší vozíky, než jaké zvládne tato řada, je potřeba hledat kola s vyšší nosností v antistatickém nebo vodivém provedení.

U vozíku s antistatickými koly zvolte ideálně všechna kola se stejnými vlastnostmi. Pokud má vozík dvě antistatická a dvě běžná kola, svod náboje sice funguje, ale jen přes polovinu kol. Když se antistatická kola na nerovné podlaze nadzvednou nebo ztratí kontakt, vozík zůstane izolovaný.

6. Kontrola a údržba

Antistatické vlastnosti kola se mohou během provozu zhoršit. Příčinou bývá hlavně znečištění:

• Nečistoty na běhounu - prach, vosk, zbytky čisticích prostředků nebo namotané fólie vytvoří izolační vrstvu.
• Znečištěná podlaha - nevodivé nátěry, vosky nebo leštěnky mohou podlahu „izolovat“.
• Opotřebení - poškozený nebo nerovnoměrně sjetý běhoun má menší styčnou plochu s podlahou.
• Mazivo a ložisko - nevhodné mazivo může přerušit vodivé spojení mezi konzolí a kolem.

Kola i podlahu proto pravidelně čistěte prostředky, které nezanechávají nevodivý film. Na ESD podlahy se obvykle používají speciální čisticí prostředky - řiďte se doporučením výrobce podlahy.

V provozech, kde je ESD ochrana povinná, se vodivost vozíků a podlah pravidelně měří. Kolo, které přestane splňovat požadovanou hodnotu, vyměňte. Při výměně použijte kolo se stejnými ESD vlastnostmi - běžné kolo by ochranu celého vozíku zrušilo.

Kontrolu snadno zapojíte do běžné údržby. Při pravidelné prohlídce vozíků zkontrolujte kromě otáčení a brzd i čistotu běhounů a stav konzolí. Vozíky, které se používají v ESD zóně, je dobré viditelně označit, aby se omylem nevyměnila jejich kola za běžná a aby se do zóny nedostal vozík bez ochrany.

7. Shrnutí

Ve zkratce: statický náboj vzniká třením kol o podlahu a v elektronice, zdravotnictví nebo u hořlavých látek může způsobit škody či nebezpečí. Vodivé kolo má odpor nejvýše 10⁴ Ω a náboj odvádí rychle, antistatické nejvýše 10⁷ Ω a odvádí ho postupně, běžná kola náboj neodvádějí. Ochrana funguje jen tehdy, když je vodivý celý řetězec - náklad, vozík, kolečko i uzemněná podlaha. Kola vybírejte podle požadavků provozu, nosnosti a teploty, udržujte je čistá a vodivost pravidelně kontrolujte.

Autor: Bc. Tomáš Stýskala, MBA
